产品中心 户外智能真空断路器 ZW20-12F系列户外智能高压真空断路器

ZW20-12F系列户外智能高压真空断路器

一、概述

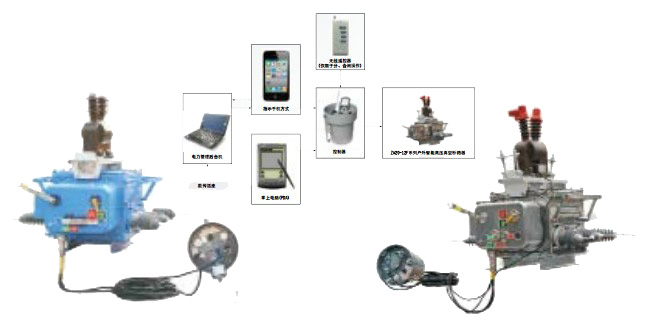

ZW20-12F型高压户外交流真空断路器,主要用于额定电压12kV,交流频率50Hz的三相交流供电系统中,本设备可自行提供操作电源,内部加装了两相或三相电源互感器,用于检测在线工作电流,判断开关运行实况。以实现过流保护,过流适时保护及速断保护功能并加装独立零序或ABC三相合成零序电流互感器,检测三相零序分量,以此实现小电流接地(即单相接地)保护功能,与FTU终端配合。通过GSM,GPRS等实现人机对话,远程控制设定功能,用于T线路接口处,可有效的隔离用户界内故障区域,以保护非故障线路的正常运行,起到分界开关(即电子电力看门狗)功能,是10kV用户的******设备。

二、使用环境条件


周围空气温度: -30℃~+40℃;
海拔高度不超过2000m;
周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染;
风速不超过34m/s(相当于圆柱表面上的700Pa);
无经常性的剧烈震动;
污秽等级:Ⅲ级。

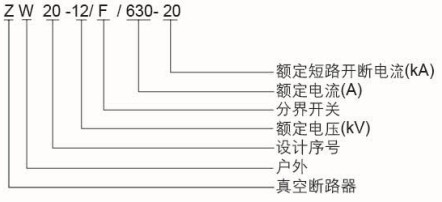

三、型号及含义




四、主要技术参数
序号
项目
单位
参数
1
额定电压
kV
12
2
额定电流
A
630、1000
3
额定频率
Hz
50
4
额定短路开断电流
kA
12.5、16、20、25
5
额定峰值耐受电流(峰值)
kA
31.5、40、50、63
6
额定短时耐受电流(4S)
kA
12.5、16、20、25
7
额定短路关合电流(峰值)
kA
31.5、40、50、63
8
机械寿命
10000
9
额定电流开断次数
10000
10
额定短路开断电流开断次数
30
11
工频耐压(1min):相间、对地/断口
kV
42
12
雷击冲击耐受电压(峰值)相间、相对地、断口
kV
75
13
二次回路1min工频耐受
kV
2
14
净重
kg
140

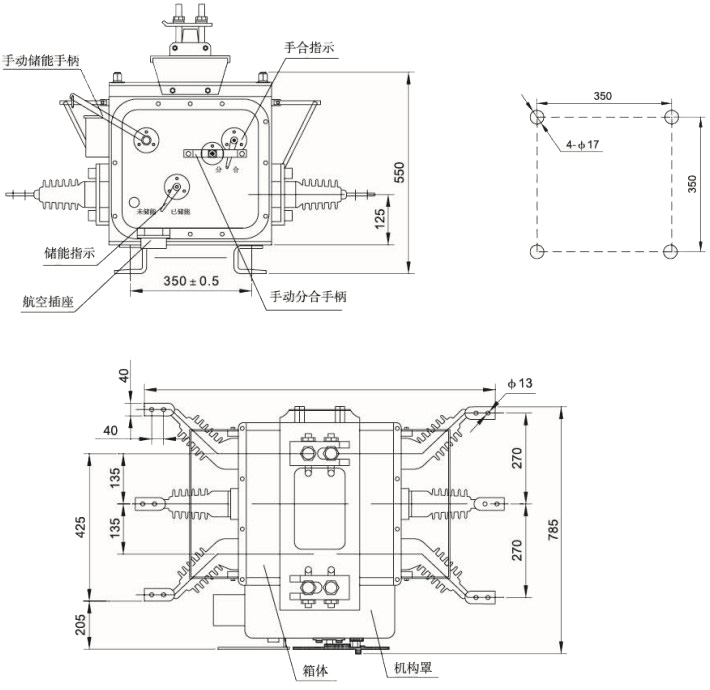

五、产品主体机构图
